FusionPCB:DFXサービスリリース!

いつもお世話になっております。

FUSIONPCBのリンチコウと申します。

多分みんなはそういう悩みはあると思いますが、PCB上のスペースの不足、不良部品の配置、または製造能力および許容範囲に対する注意の欠如のため、製品は製造段階で失敗しました。そして時間は、設計ミスを正しくするために多くの繰り返しを行うために無駄になり、お金も大量かってしまいました。

そいういうニーズに応じるように、FUSIONPCBはDFXサービスを提供することにしました。

DFXサービスとは?

Design for「 X」と呼ばれで、[X]で示されたサービスはDFA,DFM,DFC,DFTです。DFT四つあります。DFXの使用で、下記4つサービスを提供させていただきます。

Design for Testing 機能テスト
Design for Assembly 基板設計審査(実装向け)
Design for Cost 部品表・最適化(コスト下げ)
Design for Manufacturing 基板製造性分析



成功事例

一、Hoofstepの製造設計への技術提供

正直に言うと、このサービスは新しいものではありません。Seeed FusionはPCBAサービスを打ち上げてから数え切れないお客様にDFXサービスを提供してきました。例としては、今年Horsetech会社の新製品Hoofstepの製造に支援しました。Horsetech会社が開発した馬の着用できる設備Hoofstepは、馬の健康を監視しながら、馬の行動を分析できると言われています。2019年2月に、HoofstepはKickstarterで特殊な馬具専用ヘッドアクセサリーの発売に成功し、今スウェーデン各地の馬主監督と馬生活の改善を支援しています。



二、Trawbees Quirkot

ストックホルムの Kids Hack Day によって発明されたQuirkotはマイクロコントローラ玩具であり、ピペット、 LED、およびアマチュアサーボモータなどの既製なものと組み立てば、想像以上のものを作れます。 Quirkot は、 “コンパクト化された電子概念” と使いやすい可視化プログラミングを通して、年齢に関係なく、誰でも自分のインタラクティブプロジェクトを作成できるように望んでいます。



DFXの詳細

Seeed Fusion DFXサービスの使用で、製品試作の成功率を高めます。DFXサービスの詳細については次のファイルをダウンロードしてください。

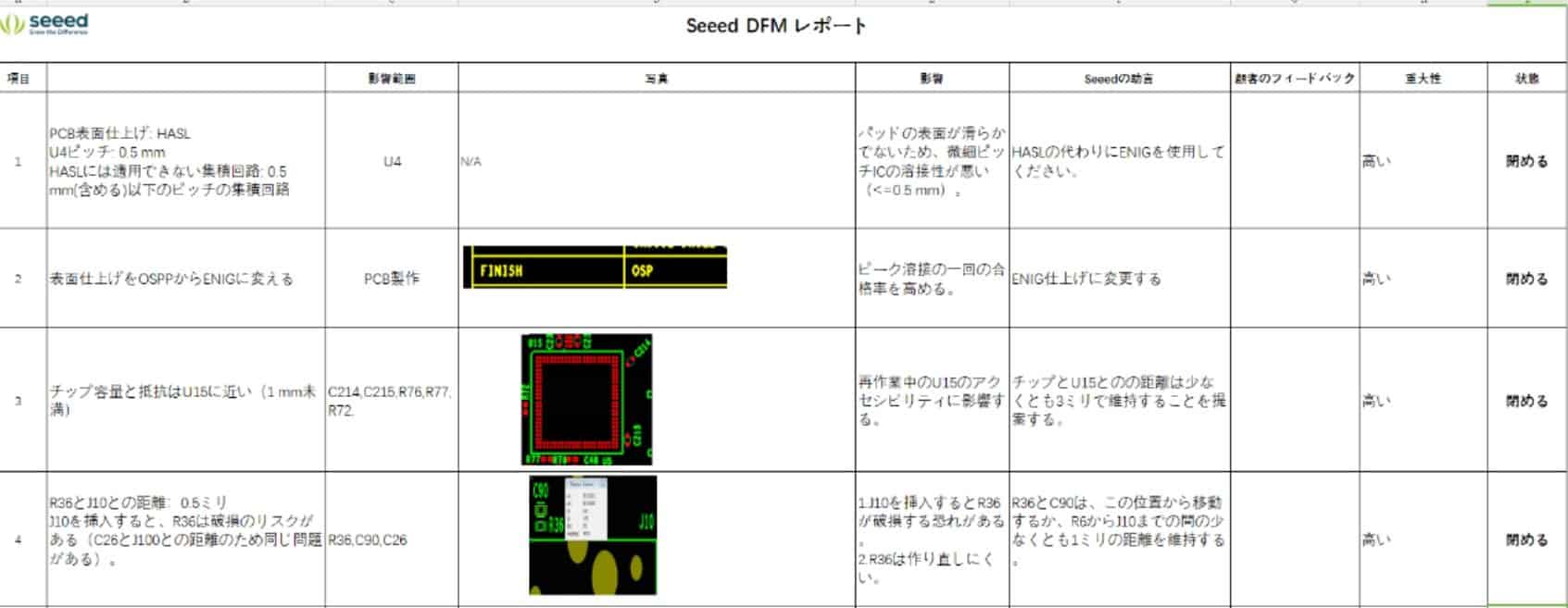

DFXレポートサンプル

簡単な手順で

  • ステップ1:まず、プロジェクトが以下の要求を満たすことを確保する
  1. デザインはある程度の複雑性を持つべきであり、
  2. PCBボードには30以上の異なる部品がある。
  • ステップ2:Gerbeデータ、PCB製造指示書、部品表(BOM)、実装図、回路図、テスト仕様、パッケージ要件とパッケージ図、アプリケーション領域などの基本情報を含めますプロジェクト、および特別な要件といったプロジェクトの概要を準備する。各セグメントに含めるものの詳細は上のファイルに反映されます。
  • ステップ3:製造資料をメールでfusion@seeed.ccに送信する。サービスの各アイテムの価格は、以下の表に示されている。
項目 内容 値段
1.  DFX分析 DFM/DFT/DFA/DFC 800 USD
2.  BOM最適化 1. Seeedはコスト削減のための代替案を提供する。

2.Seeedはコンポーネントの寿命の確認に支援する。

3. 機能テスト Seeedは、NPIの中に詳細な検査記録、試験報告書、試験結果の概要を提供する。 300 USD
4. トレーサビリティ MESシステムのトレーサビリティのために各ボードに印刷されたシリアル番号。 0.2 USD/board
5. 認証取扱手数料 CE, FCC 200 USD
Telec 100 USD
CPSIA 500 USD
6. 信頼性試験料 熱衝撃/断面/低温および高温/せん断試験/振動… 300 USD

DFXサービスによって設計に対して審査と調整を行った後、Seeed Fusion PCB組み立て(PCBA)サービスを通じて製造することができます。Seeedの使命は常にメーカーと市場のギャップを埋めることです。このギャップをさらに縮小するために、Seeed Fusion PCBAサービス500枚以上のオーダーに対して、Seeed Fusion DFAサービス(基板設計審査(実装向け)は無料で提供させていただきます。

Seeed Fusion は、 10 年間のハードウェアの製造経験により、製造の設計には馴染みはありません。。 弊社が持つのリソースと専門知識を活用したDFXサービスを通じで、お客様たち製品開発に直面しなければならない製造問題を解決したいと考えています。 もしまだ何か質問ございました、気軽にfusion@seeed.ccまでお問い合わせてください
