DFAサービス–基板組立性審査

いつもお世話になっております。

FusionPCBのリンチコウと申します。

2019年12月からFUSIONPCBA利用者に対して、DFAサービスを提供させていただきます。このブログはDFAサービスの適用対象、サービス詳細など巡って、書いてみます

サービスの適用対象

回路設計は論理的に成立しますが、実際に製造できるかな。。。
パンダ君
製造工程に関する知識あんまり持ってない
新規案件に多層基板は部品が多数搭載されて、心配!
くま君
基板デザインは複雑すぎで、一歩間違ったら終わり
順調に生産しか望みません
きつね君
量産に向け、最初から生産最適化したい

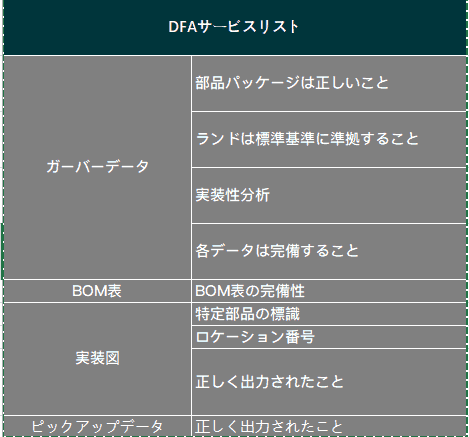

DFAサービス-チェックリスト

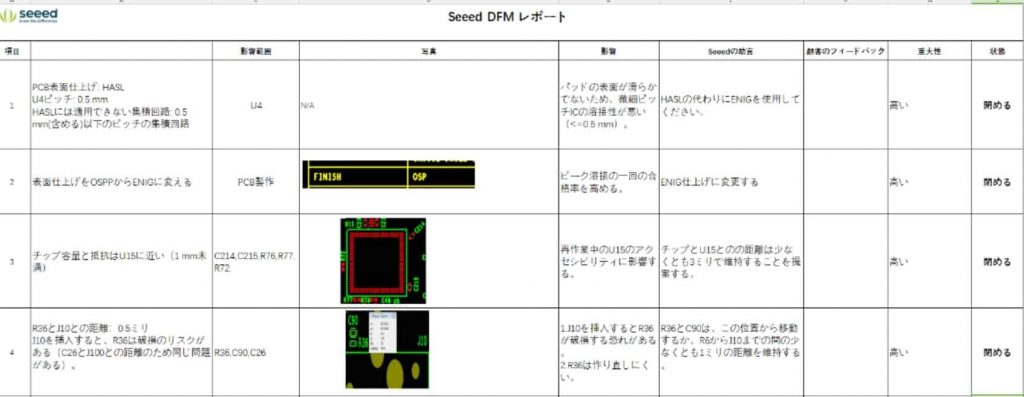

案例分析

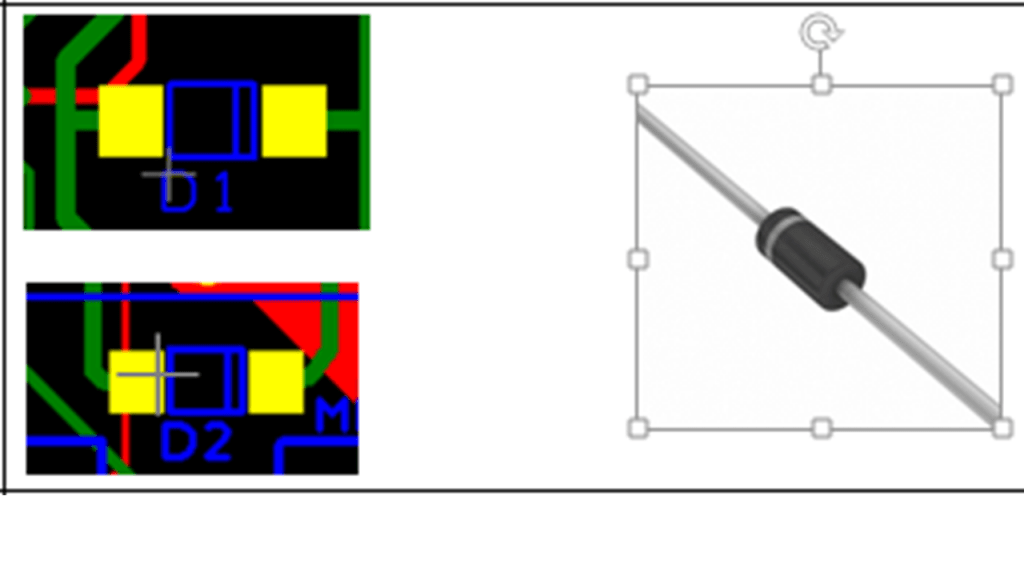

D1,D2部品のフットプリントは部品と一致していない

提案 データシートの推薦パットにしたがってガーバーデータを修正する必要がある

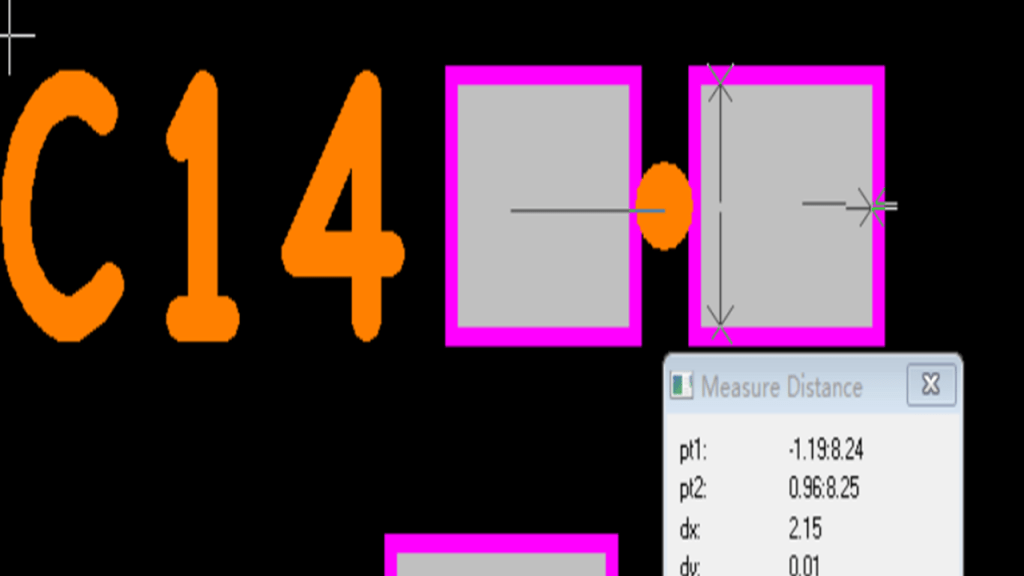

C0402(2.15 * 0.8mm)のパッドの寸法は0603(1.6 * 0.8mm)に近く、仕様では0402の標準寸法は1.0 * 0.5mmである,このままリフロー中に問題は生じる

提案 1. 0402仕様の標準に従ってパッドを再設計する(C35、C36を参照)。 2. C0402の代わりにC0603を使用して、パッドを一致する。

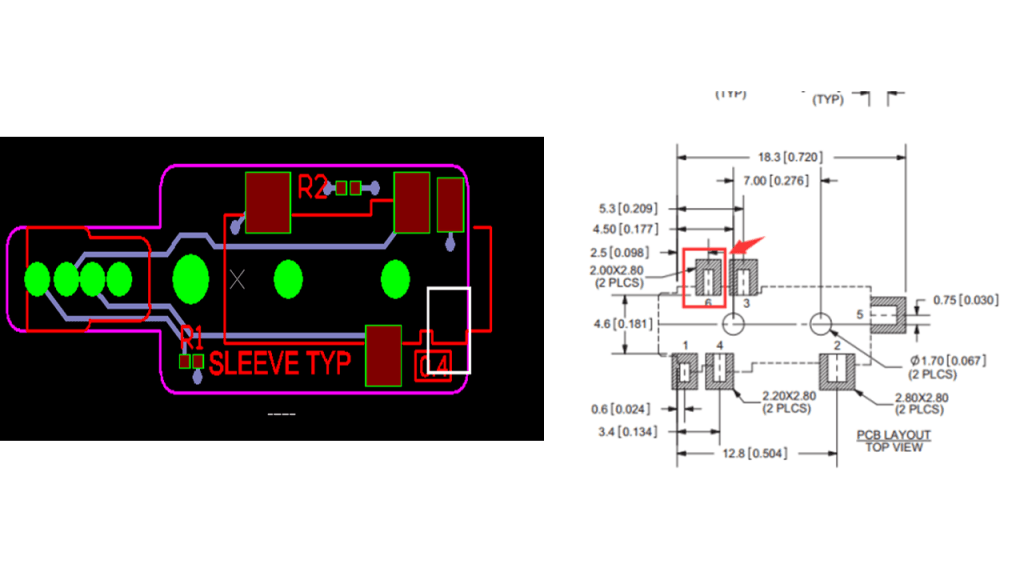

オーディオジャックのレイアウトSJ-43514-SMT-TRには、パッドが1つであり、ボードから外れやすい。

提案 データファイルに従ってレイアウトを変更する必要があります

サービス詳細

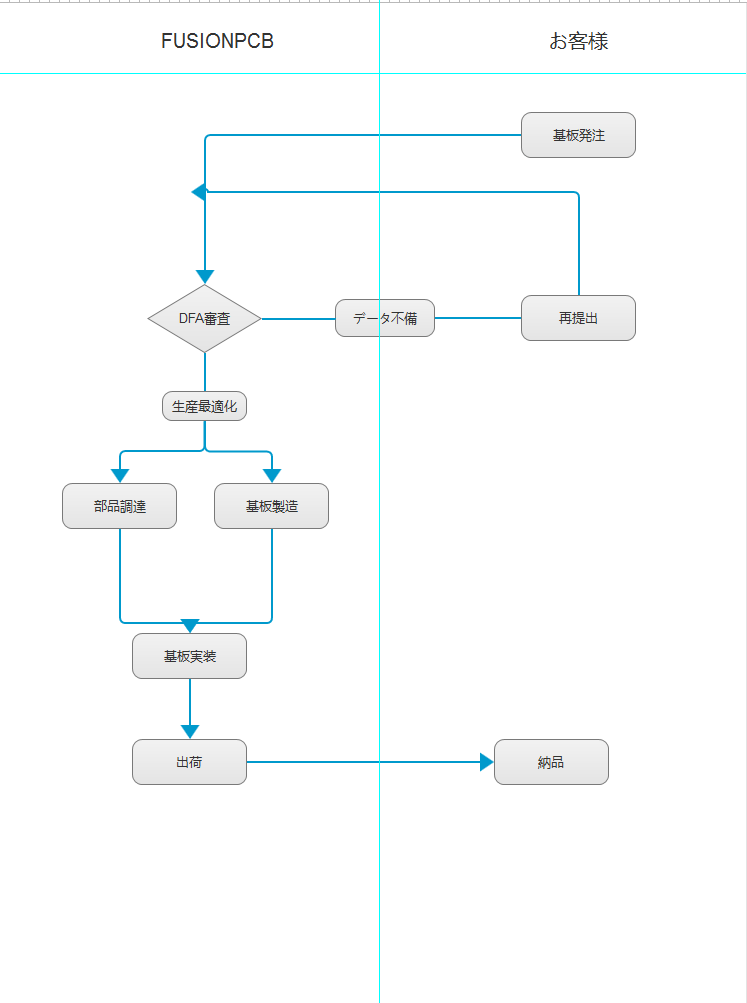

FLOW図

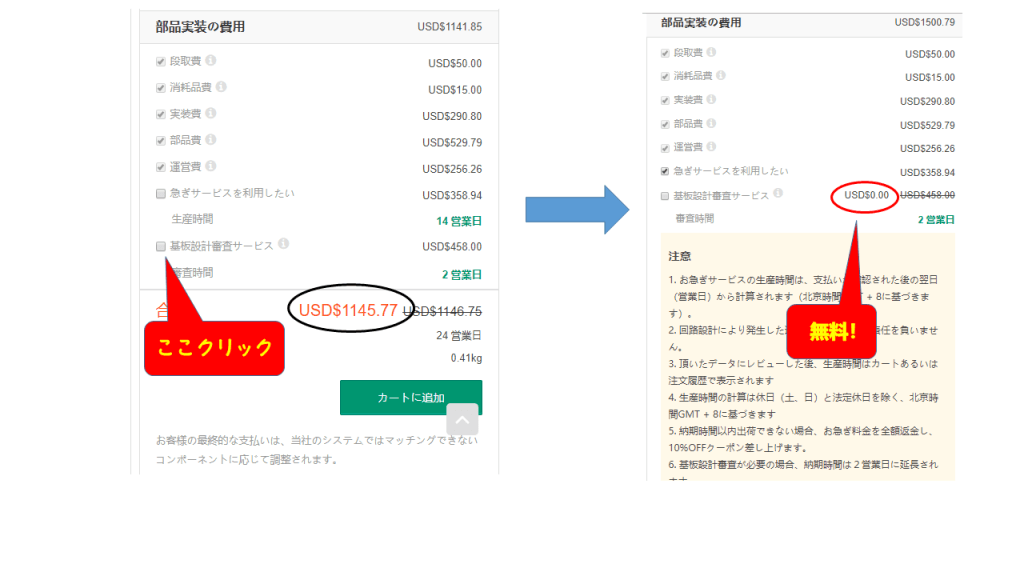

2.全てのPCBAオーダーに対し、DFAサービス無料で提供させていただきます
